CNIKA 204
cnika s
CNIKA204 con asse Z da 1500mm

Pantografo cnc di Grande Formato

CNIKA 204

La CNIKA 204 BARRET nasce per soddisfare quella clientela che necessita di lavorare il legno,alluminio,resine, polimeri e materiali similari in maniera massiccia e con la possibilita’ di effettuare lavorazioni di sottosquadro. La caratteristica di questa macchina e’ la potenza di lavorazione data dalla tecnologia di ROTAZIONE delle CHIOCCIOLE delle madreviti e non delle madreviti stesse oltre al MANDRINO BASCULANTE per le lavorazioni sottosquadro. Una luce , o altezza, di lavorazione della Z, di quasi 500 millimetri Vi permettera’ anche di modellare stampi di grandi dimensioni .
Questo pantografo cnc di grandi dimensioni necessita per il suo funzionamento di potenti motori e di conseguenza per la potenza di movimentazione e la robustezza della macchina sono stati necessari montare DOPPI pattini per gli assi X e Z e addirittura 8 Pattini e 4 Guide da 20 e 25 mm in acciaio per la movimentazione dell’ asse Y che sviluppa una forza di 3680 Newton ( circa 390Kg).
pantografo cnc grande formato

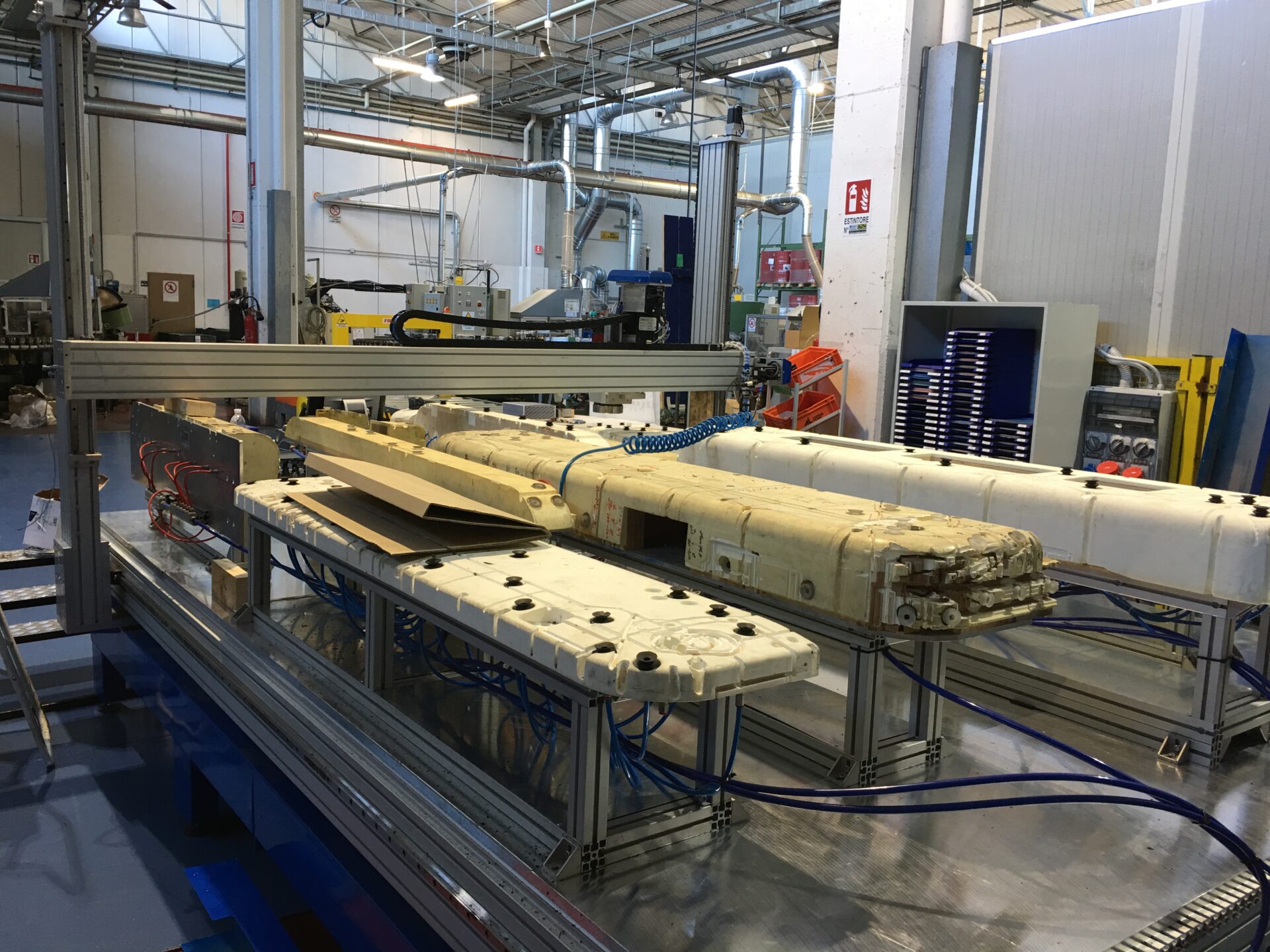

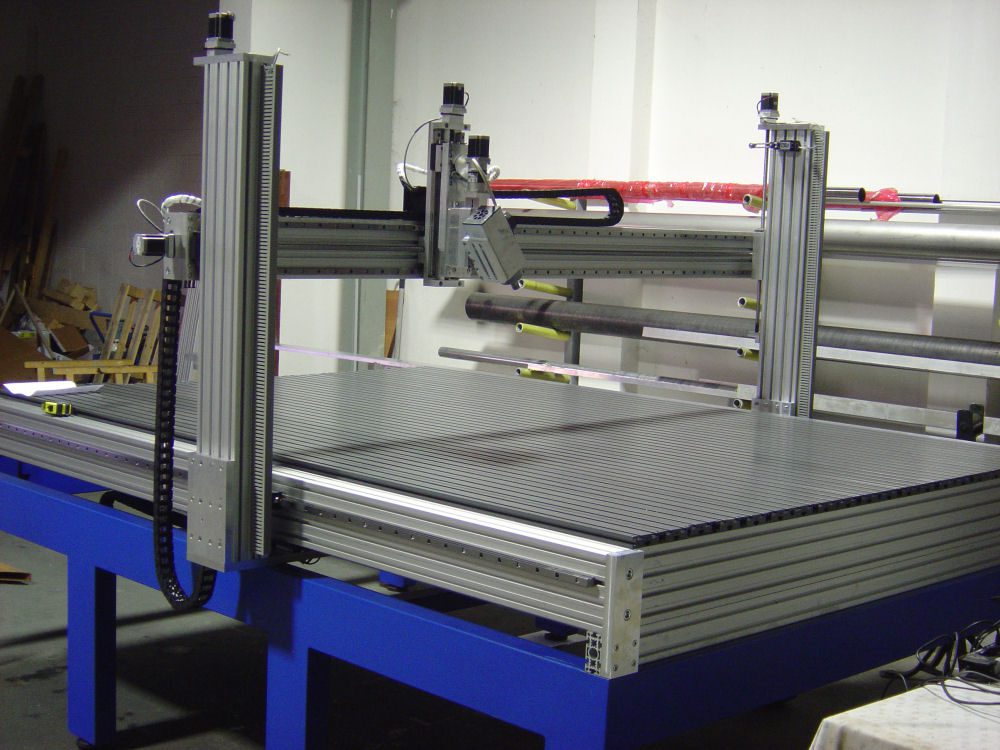

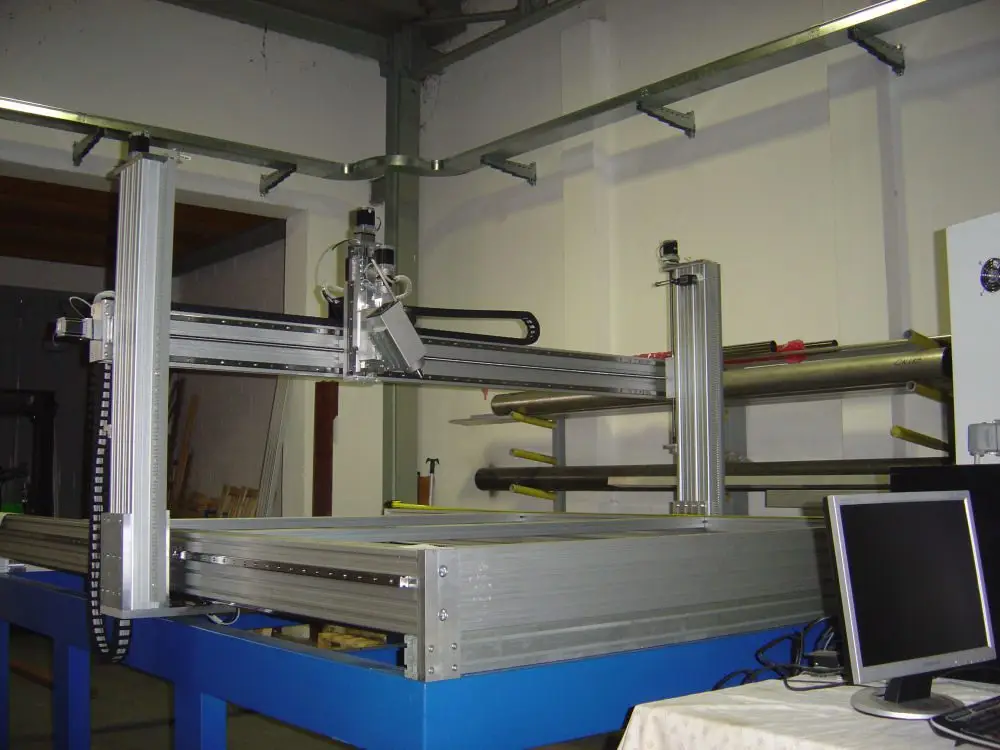

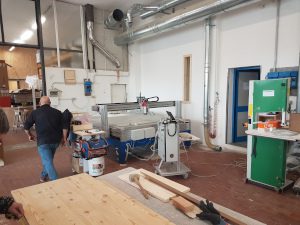

CNIKA 204 Senza 4 Asse rotante in una delle tante falegnamerie

La CNIKA 204 Barret e’ stata sviluppata per permettere di lavorare in tutte quelle condizioni gravose e particolari ove altri pantografi cnc non possono soddisfarvi.Questo pantografo cnc di grandi dimensioni creerà la differenza!

La CNIKA 204 BARRET e’ una macchina CNC a quattro assi nata per soddisfare il mercato industriale per la lavorazione del legno,resine , etc. ove necessitino carichi pesanti e precisioni accuratissime. Dalla realizzazione di stampi per natanti , stampi automobilistici , stampi per la termoformatura , taglio pesante per soddisfare la produzione di elementi in legno , porte , infissi etc..

Disponibile in tre Versioni :
La versione B1 ha un area di lavoro di 1500 x 2000
La versione B2 ha un area di lavoro di 2000 x 2500
La versione B3 ha un area di lavoro di 3000 x 2500

Le dimensioni massime di escursione dell’ asse Z partono da 170 mm a 1500 mm e possono essere scelte dal cliente al momento dell’ ordine.

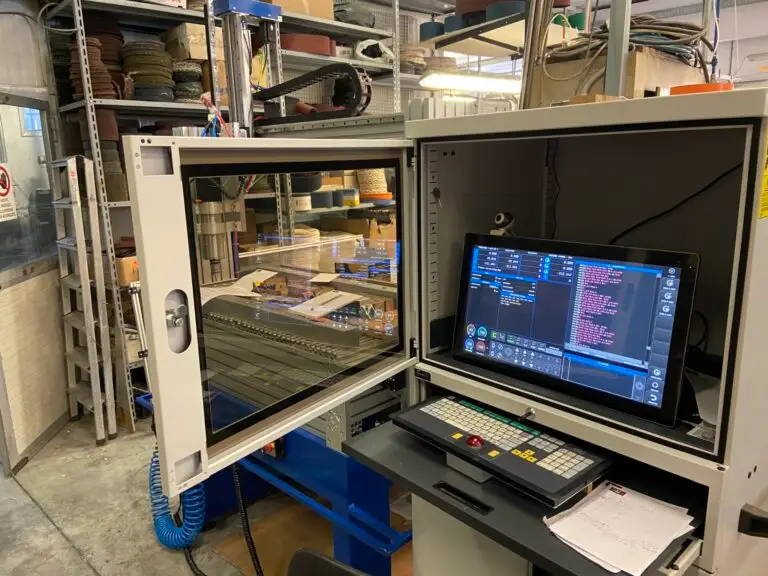

CNIKA 204 Attrezzata

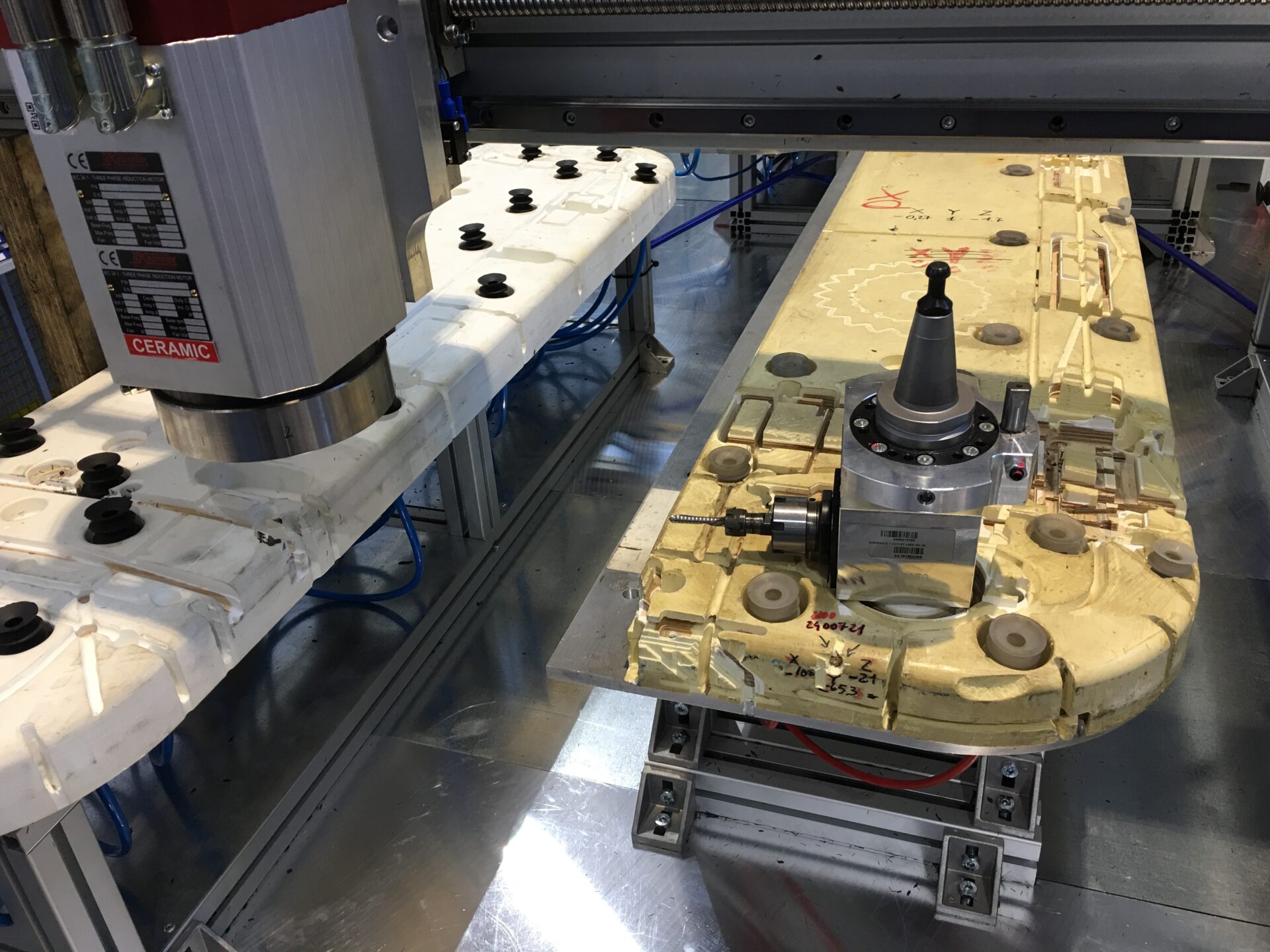

Macchina attrezzata per le lavorazioni dopo lo stampaggio di grandi pezzi plastici ove necessitano di scassi e forature personalizzate .
Una Z cosi' pochi l' hanno.

Ambito Applicatico

    • Arredamento Realizzioni 3D di stampi per decorazioni ,intarsi, Stampi per lavandini , stampi per fusioni porcellane etc.
    • Sagomatura Legno Realizzazioni tavoli 3D , stampi per colate resina legno di seggiole , stampi per colate resina legno Vasi. etc.
    • Prototipazione rapida Per Sagomatura e smussi, incavi, fresature e forature .Realizzazione prototipi 2D e 3D Grandi Dimensioni.
    • Marmo Per Lavorazioni statue , vasi , lavandini etc.

Descrizione Generale.

La CNIKA 204 BARRET e’ una macchina CNC a quattro assi nata per soddisfare il mercato industriale per altissime velocità’ di spostamento tramite chiocciole rotanti , Un escursione di Z elevatissima sino a 1500 mm permette la realizzazione di stampi di grandi dimensioni. Particolarmente adatta nella realizzazione di statue o nel settore automobilistico e navale.

Un altro esempio e’ la foratura – rifilature di pressostampati di grandi dimensioni.

pantografo cnc di grandi dimensioni

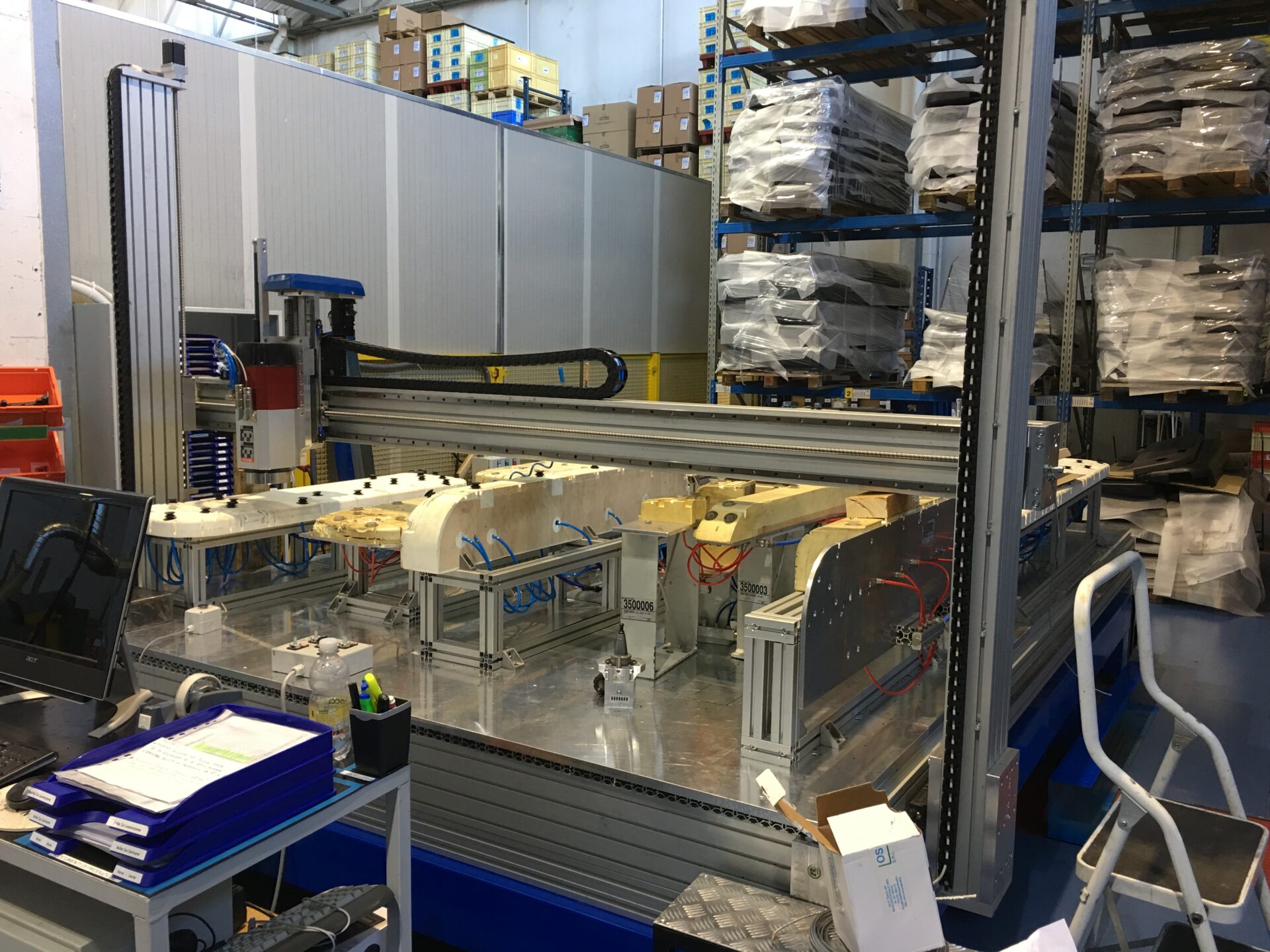

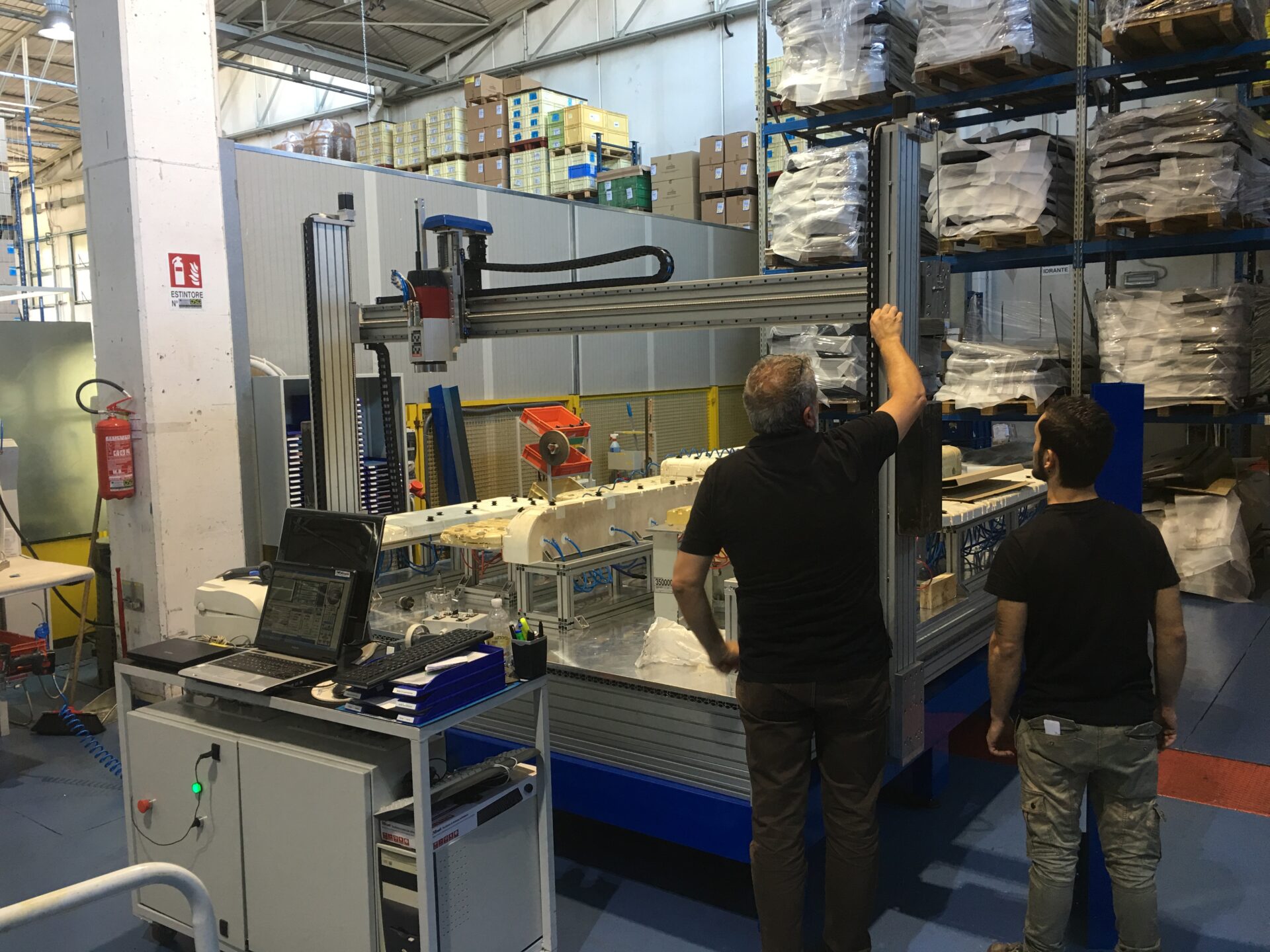

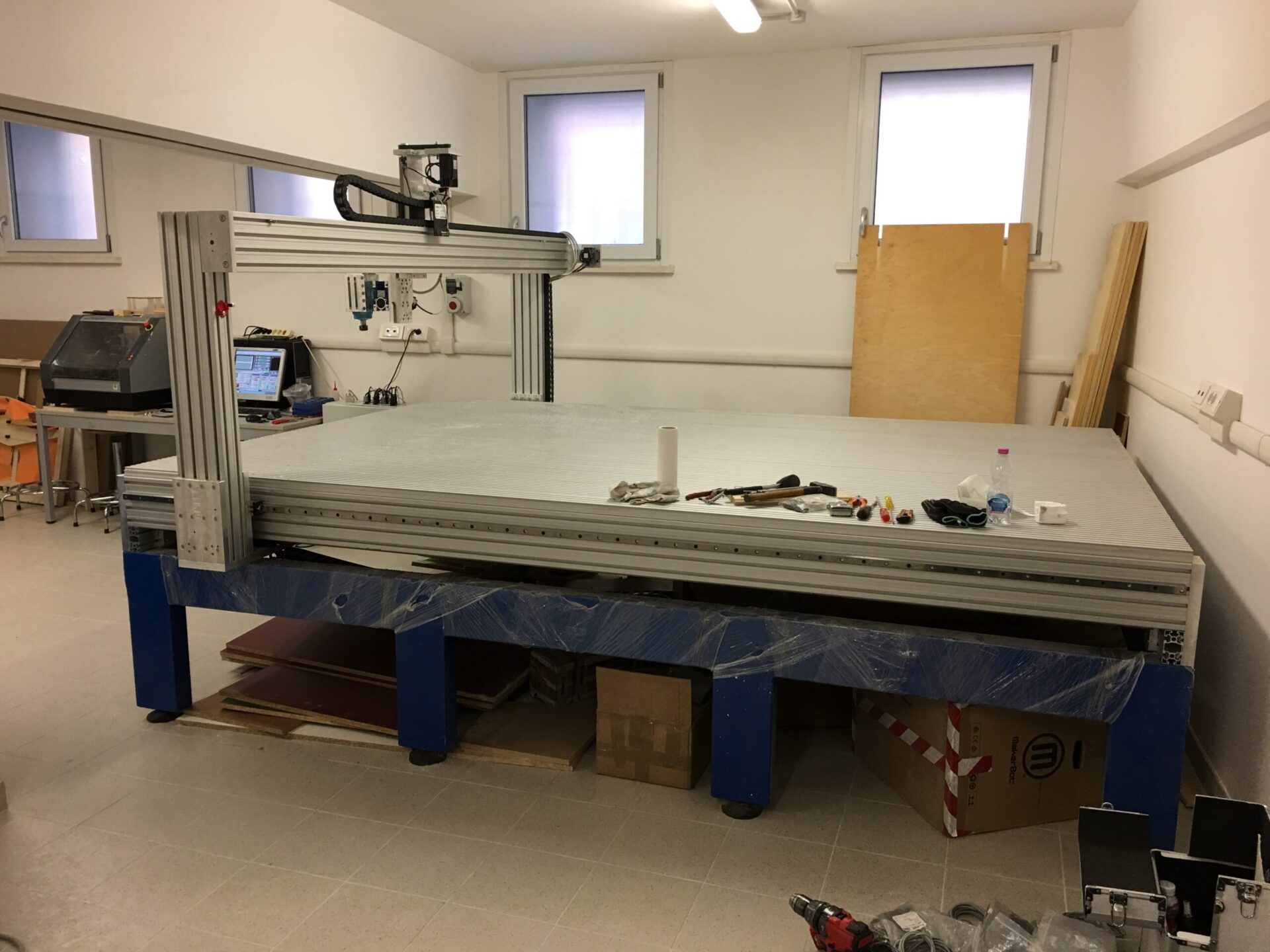

Installazione presso UniCam

Caratteristiche Salienti dei Pantografi cnc CNIKA 204.

Pantografo cnc di Grande Formato.

    • Sistema di movimentazione tramite Rotazione Chiocciole
    • Mandrino Basculante per lavorazione Sotto Squadri a partire da 2.2 Kwatt .
    • Struttura a ponte mobile .
    • Robustezza
    • Motorizzazioni Brushless.
    • Costo Contenuto.
    • Ampia Facolta di cambio elettromandrini – Teste Laser – Teste per punzonatura
    • PLC Ethernet Cam, Compatibile per Azienda 4.0.
    • Struttura a serie MASSICCIA .
    • Alta velocita’ di spostamento.
    • Precisione da 0.17 a 0.012 mm (a scelta del cliente ) su singolo movimento con gioco 0 sugli assi XZ.
    • Precisione da 0.11 0.013 mm (a scelta del cliente ) singolo movimento con gioco 0 sugli assi Y.
    • Manuali e documentazione in lingua Italiana.
    • Certificato di conformità CE rilasciato.

Caratteristiche tecniche

    • Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
    • Corsa di lavorazione asse Z da 170  a 1500 mm
    • Motorizzazioni Brushless con encoder ad anello chiuso.
    • Rinvii angolari rotazione mandrino a gioco zero.

Caratteristiche tecniche
CNIKA 204 B1

Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 2220 x 1800 – Asse Z 680 -> 2200 mm
Dimensioni Area di lavoro 1500 x 2000 mm
Corsa di lavorazione asse Z 170-> 1500  mm
Peso327 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Avanzamenti a chiocciole rotanti .

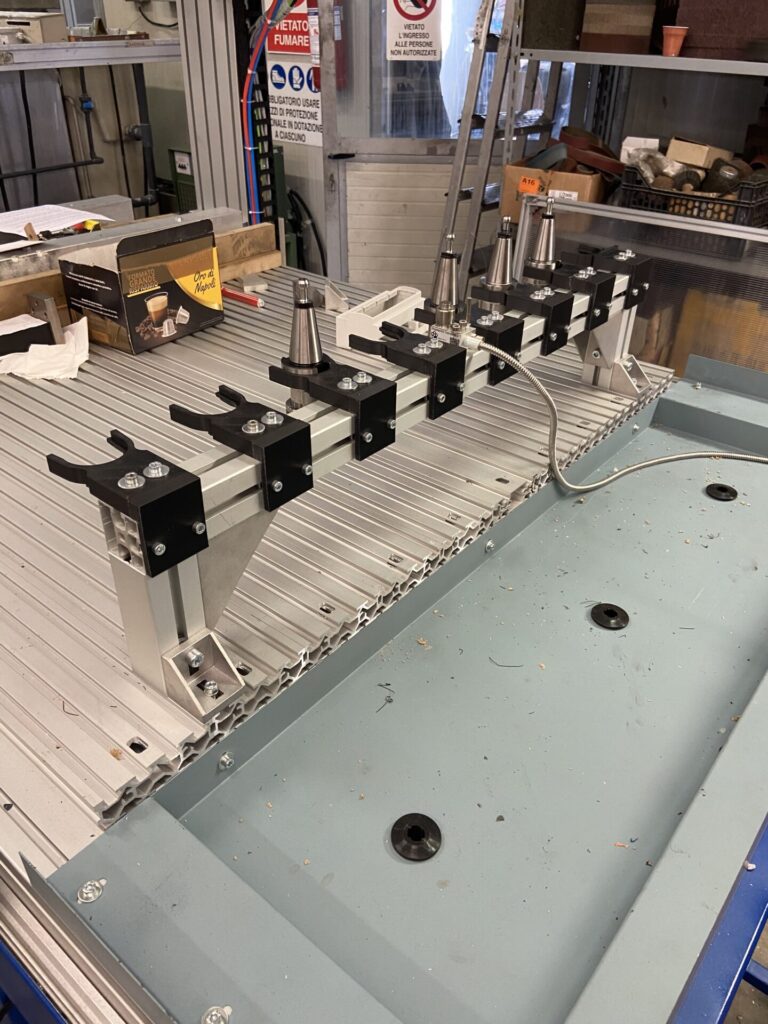

Rastrelliera porta utensili per 6 utensili ( opzional 18/24 Utensili)
Rotazione del mandrino di +-95 gradi.

Caratteristiche tecniche
CNIKA 204 B2

Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 2320 x 2730  – Asse Z 680 -> 2200 mm
Dimensioni Area di lavoro 2000 x 2500 mm
Corsa di lavorazione asse Z 170-> 1500  mm
Peso 406 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Avanzamenti a chiocciole rotanti .
Rastrelliera porta utensili per 12 utensili ( opzional 18/24 Utensili)
Rotazione del mandrino di +-95 gradi.

Caratteristiche tecniche
CNIKA 204 B3

Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 3800 x 2850 – Asse Z 680 -> 2200 mm
Dimensioni Area di lavoro 3000 x 2500 mm
Corsa di lavorazione asse Z 170-> 1500  mm
Peso 556 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Avanzamenti a chiocciole rotanti .
Rastrelliera porta utensili per 12 utensili ( opzional 18/24 Utensili)
Rotazione del mandrino di +-95 gradi.

Dotazioni Standard

    • CNIKA 204 completamente montata di tutti i particolari meccanici come descritto nelle sezione Descrizione.
    • Caveria di connessione fra la CNIKA204 RAPTOR e l’ elettronica.
    • Cavo di connessione tra l’ elettronica e il PC .
    • Manuali e documentazione in ITALIANO.
    • PLC Ehernet cam compatibile azienda 4.0 e relativo Software .
    • Dichiarazione di conformita’ CE.
      Elettromandrino 24.000 GIRI , 1.4/ 1.8 / 2,2. Kwatt con inverter .
    • Tutta la eventuale sezione pneumatica per il cambio utensile ( in caso di Cambio Utensile non e’ possibile montare il sistema basculante)

Dotazioni Optional

  • Teste Taglio Laser .
    • Teste Taglio Plasma.
    • Testa dosa Colla e/o resina
    • Vari tipi di elettromandrini da 2.1 a 3.5 Kwatt da 16.000 a 24.000 giri doppi cuscinetti in ceramica con inverter trifase .
    • Testina di marcatura a pressione .
    • Piano Aspirante .
    • Cabinet insonorizzato

Particolari meccanici

cnika s

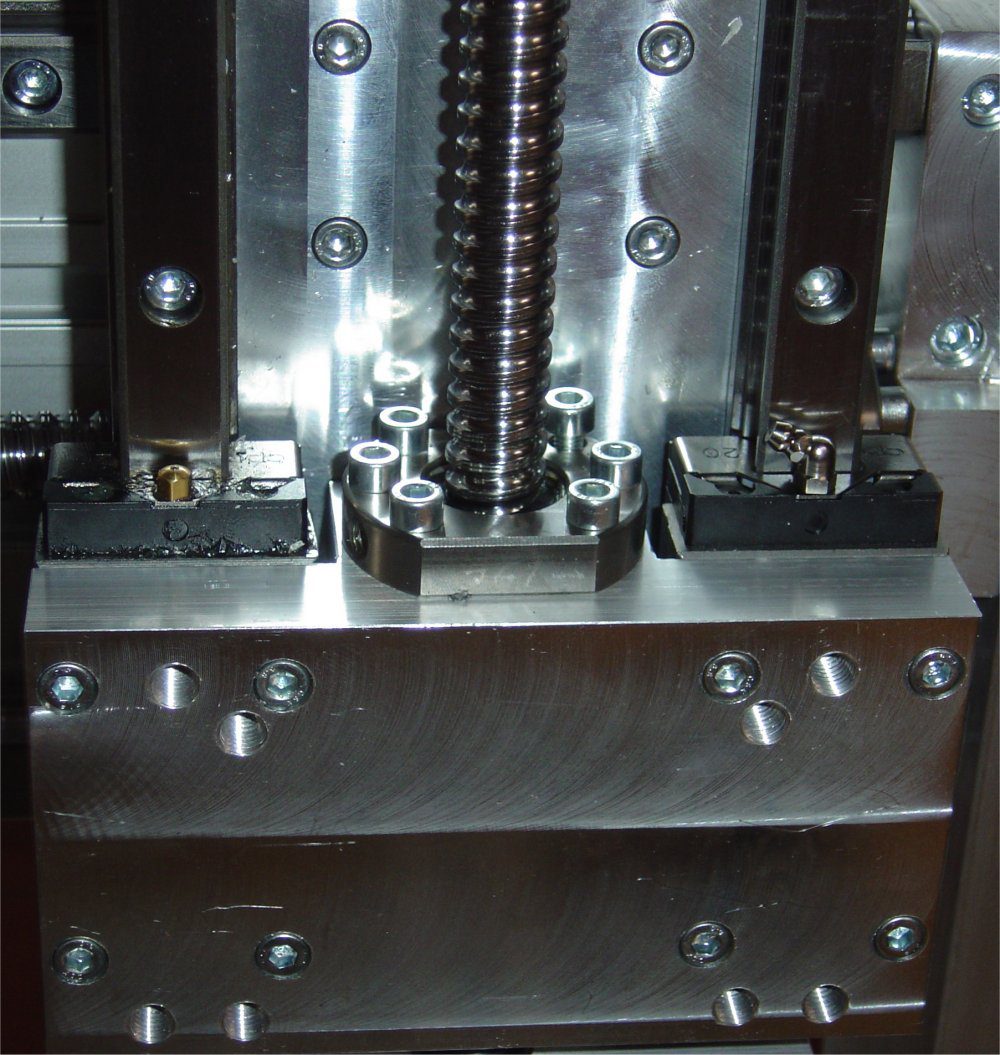

Particolare meccanico di rotazione chiocciole
Particolare meccanico pantografi cnc Asse Z
Particolare meccanico Flangia di connessione asse Z
cnika s

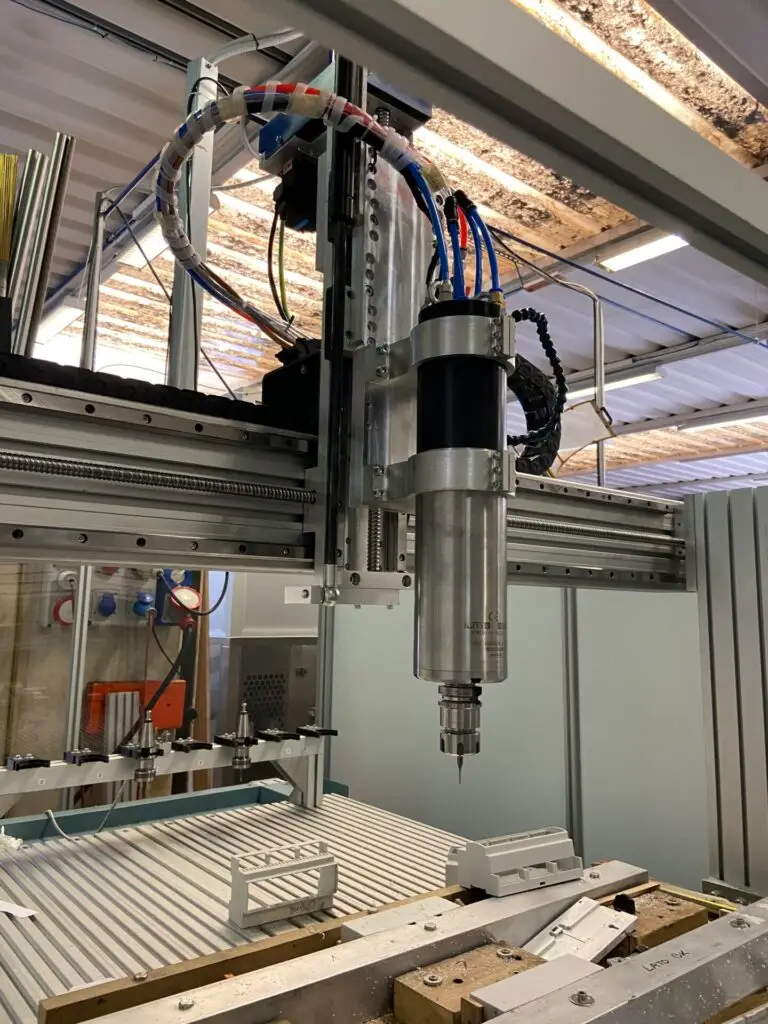

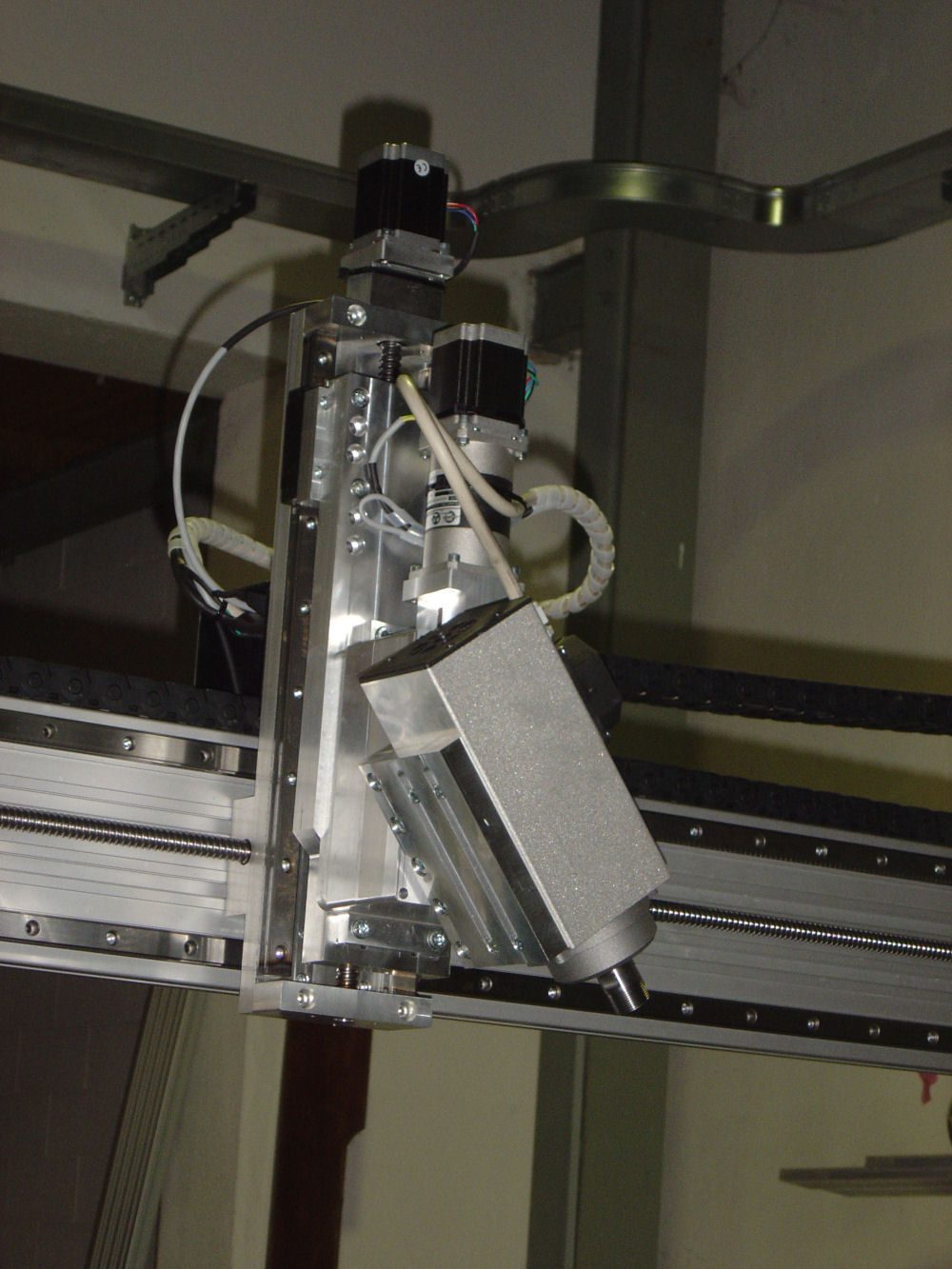

Particolare meccanico mandrino basculante
