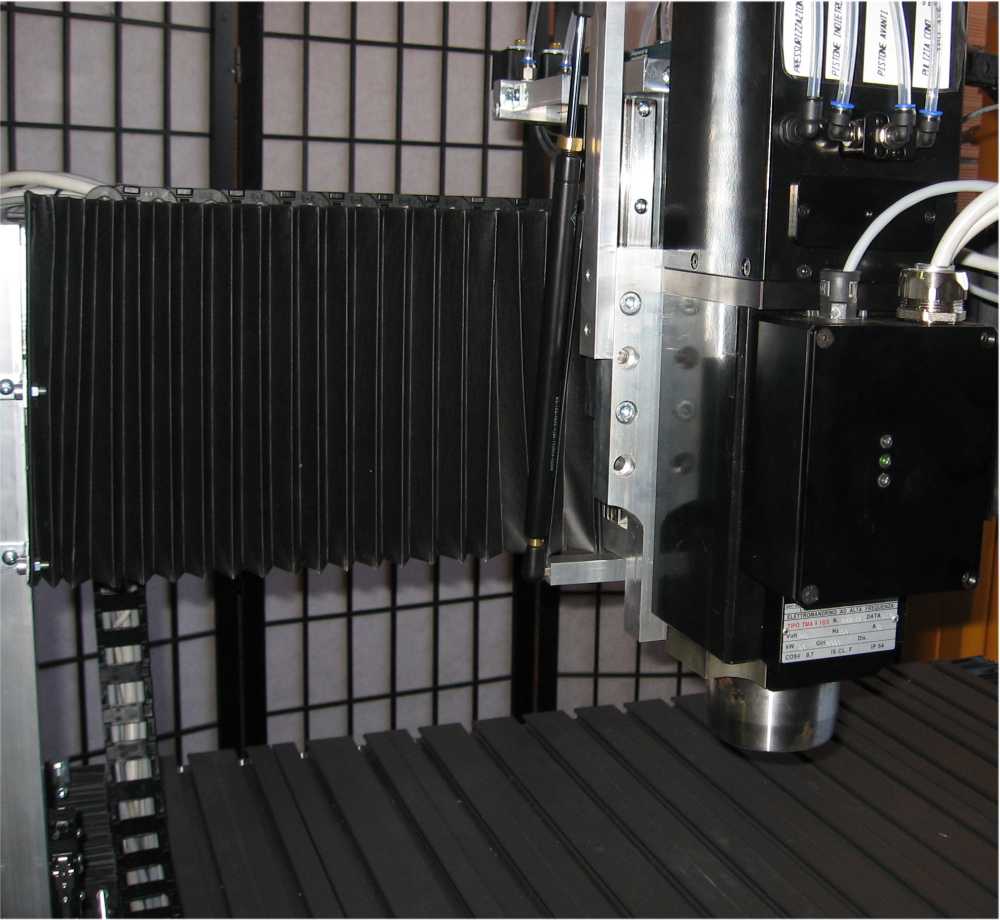

CNIKA 107 Raptor
cnika

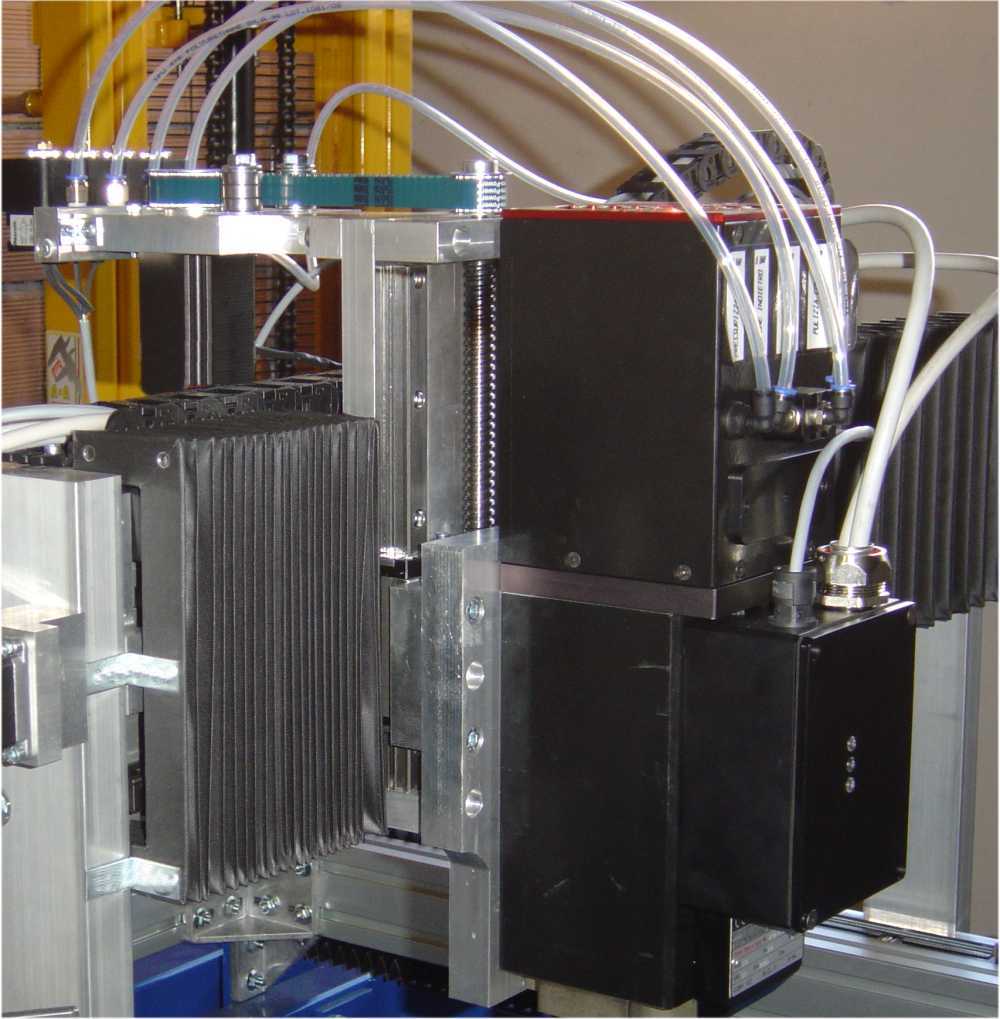

CNIKA 107 Raptor particolare trasmissione asse X

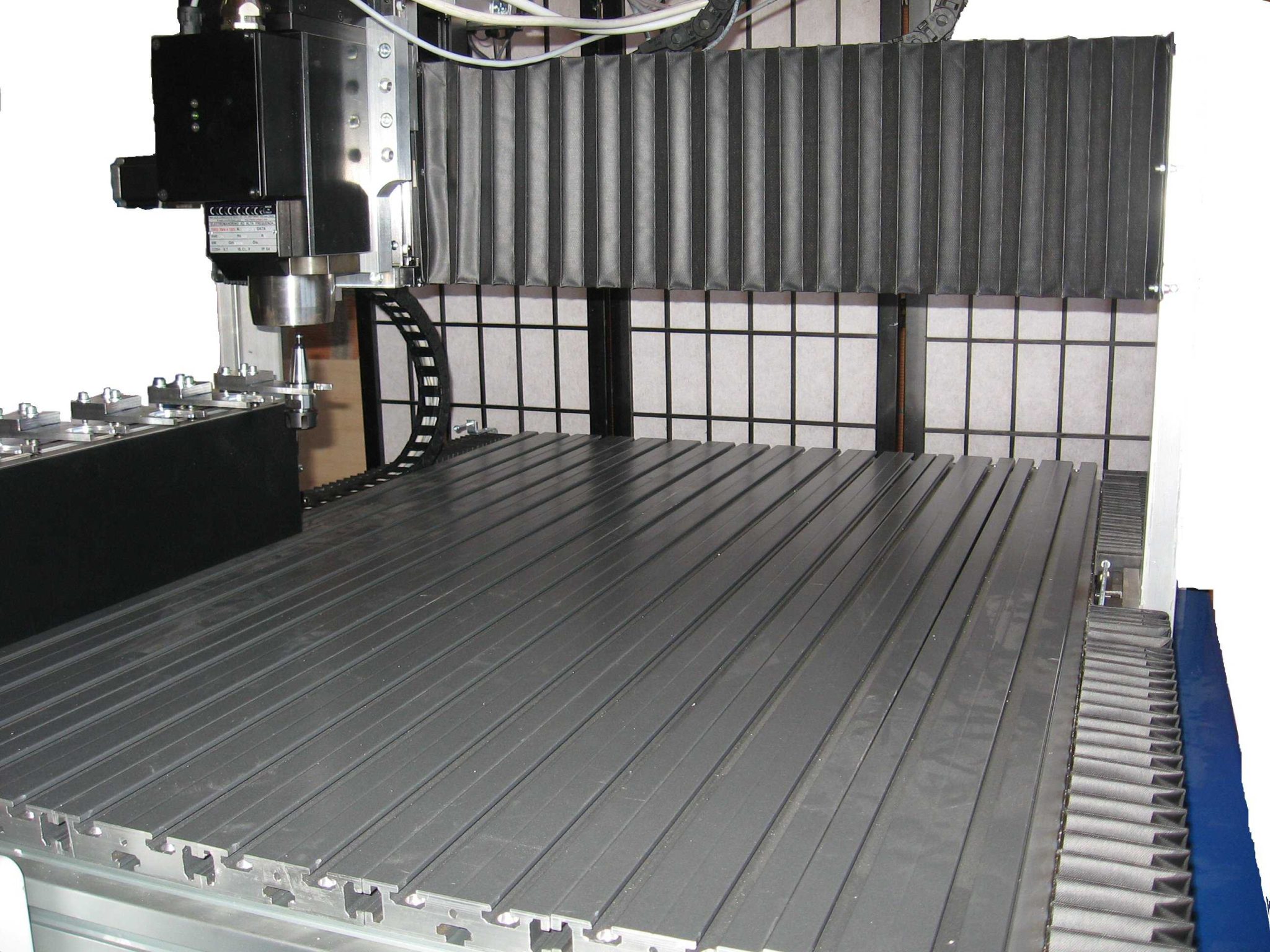

CNIKA 107 Raptor

La CNIKA 107-ETH “RAPTOR ” unisce le caratteristiche strutturali del modello 107 standar in un pantografo con controllore Ethernet da 100Mbyte con la flessibilita’ di un centro di lavoro potendo montare un sistema di cambio utensile flessibile ed innovativo . Questi pantografi cnc con cambio utensile automatico sono comandati per le sicurezze da PLC ABB .
La CNIKA107-ETH Raptor aumenta considerevolmente le prestazioni di un normale pantografo montando , su tutta la macchina , doppi pattini sul tutti gli assi aumentando la rigidita’ della struttura.

La CNIKA 107 Raptor inoltre , come tutte le macchine CNIKA , monta
– Viti a recircolo di Sfere (per precisioni massime )
– Pattini a recircolo di sfere a 4 file ( per una rigidita’ strutturale ottimale)
– Guide in acciaio temperato
portando questa tipologia di macchina professionale ai massimi livelli di precisione e rigidita’ strutturale con il ponte montante a doppie viti a ricircolo di sfere sincronizzate permettendo eccellenti lavorazioni su tutto il piano..Elementi lavorati in monoblocco di alluminio tramite centro di lavoro , sistemi 16T5 ad anello chiuso in acciaio ; portano questa macchina al top della gamma.

Caratteristiche Salienti

Robustezza
Affidabilita
Costi Contenuti
Ampia Facolta di cambio elettromandrini – Teste Laser – Teste per punzonatura .
PLC Ethernet Cam, Compatibile per Azienda 4.0.
Alta Velocita di spostamento
Precisione di 0.013 mm (L.P.R ) di gioco e recupero a gioco 0 sugli assi XZ.
Precisione di 0.018 mm (L.P.R ) di gioco e recupero a gioco 0 sul asse Y.
Manuali e documentazione in lingua Italiana.
Certificato di conformità CE rilasciato.
pantografi cnc cambio utensile pneumatico

La CNIKA 107 monta un sistema a cambio utensili da 6 – 12 – 18 – 24 Utensili che possono essere caricati automaticamente dal vostro programma. Completa le performance cosi’ elevati con motorizzazioni brushless ad encoder ottico per non perdere precisione anche sui piu’ alti volumi di produzione .

Disponibile in tre Versioni :
La versione R1 ha un area di lavoro di 1500 x 1000
La versione R2 ha un area di lavoro di 2000 x 1500
La versione R3 ha un area di lavoro di 3000 x 2000

Ambito Applicatico



Incisoria e targhePer Timbri , incisioni decorative, stampi , frontalini, etc.
Produzione ModellismoPer Ali , fusoliere,eliche , intagli in balsa etc.
ArredamentoLavorazione infissi, pannelli per porte , decorazioni ,intarsi, pannelli per mobili
CalzaturieroPer Taglio cuoio , sagomature tomaia, etc.
OggettisticaPer Taglio cuoio , sagomature tomaia, etc.
Taglio legnoPer Oggettistica 2D e 3D , bigiotteria , oreficeria ,etc.
Prototipazione rapidaPer Sagomatura e smussi, incavi, fresature e forature .Realizzazione prototipi 2D e 3D tipo telecomandi, telefoni gsm , etc.
MarmoPer Lavorazioni lapidi e targhe, rettifiche e piani di lavoro.
SegnaleticaPer Indicazioni , frecce , avvisi , sentieri , etc.
IncisoriaPer Indicazioni , frecce , avvisi , sentieri , etc.
Per lavorare ottone , targhette , campanelli, incisione timbri , incisioni decorative, stampi , frontalini, etc. etc.
LiuteriaRealizzazione Casse Armoniche , Chitarre etc

Descrizione Generale.

La macchina CNIKA 107 RAPTOR qui’ proposta e’ una macchina nata per soddisfare un mercato professionale che necessita per il propio lavoro , di alti volumi di produzione ; con il cambio utensile automatico , motorizzazioni brushless , encoder di spostamento etc. si pone al TOP delle macchine a CNC.

pantografi cnc cambio utensile

Caratteristiche Salienti dei Pantografi cnc CNIKA 107.

    • Struttura a ponte mobile .
    • Viti a ricircolo di sfere su tutti gli assi (X-Y-Z)
    • Scorrimenti su guide a recircolo di sfere 20 mm
    • PLC Ethernet Cam, Compatibile per Azienda 4.0.
    • Scorrimento del ponte mobile sincronizzato sui due lati.
    • Motorizzazioni brushless ad anello chiuso.
    • Errori di ripetibilià C.L.U >= 5 anni.
    • Alberi di trasmissione in acciaio cementato e rettificato.
    • Piano di lavoro con incavi di alluminio anodizzato con incavi a T.
    • L’ alluminio con cui e’ stata quasi interamente costruita permette di ridurre i pesi senza perdere la robustezza necessaria

Caratteristiche tecniche

    • Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
    • Dimensioni massime 1100 x 920 – Asse Z 680 mm
    • Dimensioni Piano di lavoro 990 x 600 mm
    • Corsa di lavorazione asse Z 170 mm
    • Peso112 kg .
    • Piano di lavoro con incavi a T passo 30 mm
    • Doppia vite sincronizzazione avanzamento asse Y tramite puleggie dentate modello T5 .

Caratteristiche Salienti dei Pantografi cnc CNIKA 107.

    • Robustezza
    • Affidabilita’
    • Costo Contenuto.
    • Cambio Utensile Automatico
    • Software di controllo Macchina Rosetta CNC .
    • Struttura a serie MASSICCIA .
    • Alta velocita’ di spostamento.
    • Precisione di 0.013 mm di gioco e recupero a gioco 0.
    • Manuali e documentazione in lingua Italiana.
    • Certificato di conformità CE rilasciato

Caratteristiche tecniche
CNIKA 107 R1

Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 2220 x 1800 – Asse Z 680 mm
Dimensioni Area di lavoro 1500 x 1000 mm
Corsa di lavorazione asse Z 170 mm
Peso327 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Doppia vite sincronizzazione avanzamento asse Y tramite puleggie dentate syncroflex ad anello chiuso modello T5 .
Rastrelliera porta utensili per 12 utensili ( opzional 18/24 Utensili)

Caratteristiche tecniche
CNIKA 107 R2

Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 2320 x 2200 – Asse Z 680 mm
Dimensioni Area di lavoro 2000 x 1500 mm
Corsa di lavorazione asse Z 170 mm
Peso 406 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Doppia vite sincronizzazione avanzamento asse Y tramite puleggie dentate syncroflex ad anello chiuso modello T5 .
Rastrelliera porta utensili per 18 utensili ( opzional 24 Utensili)

Caratteristiche tecniche
CNIKA 107 R3

 Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 3800 x 2350 – Asse Z 680 mm
Dimensioni area di lavoro 3000 x 2000 mm
Corsa di lavorazione asse Z 170 mm
Peso 556 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Doppia vite sincronizzazione avanzamento asse Y tramite puleggie dentate syncroflex ad anello chiuso modello T5

Dotazioni Standard

    • CNIKA107 completamente montata di tutti i particolari meccanici come descritto nelle sezione Descrizione.
    • Caveria di connessione fra la CNIKA107 RAPTOR e l’ elettronica.
    • Cavo di connessione tra l’ elettronica e il PC .
    • Manuali e documentazione in ITALIANO.
    • Software Rosetta CNC Ethernet licenza Professional .
    • Motorizzazioni brushless ad anello chiuso.
    • Dichiarazione di conformita’ CE.
    • Elettromandrino 24.000 GIRI , 2.2. Kwatt con inverter e cambio utensile automatico.
    • Tutta la sezione pneumatica per il cambio utensile .
    • PLC industriale Siemens per il controllo: sgancio cono elettromandrino a motore fermo, verifica presa cono e pinza .
    •

Dotazioni Optional

  • Teste Taglio Laser .
    • Teste Taglio Plasma.
    • Testa dosa Colla e/o resina
    • Vari tipi di elettromandrini da 2.1 a 3.5 Kwatt da 16.000 a 24.000 giri doppi cuscinetti in ceramica con inverter trifase .
    • Testina di marcatura a pressione .
    • Piano Aspirante .
    • Sistema di refrigerazione e recupero liquido refrigerante .
    • Cabinet insonorizzato.

Particolari meccanici

cnika s

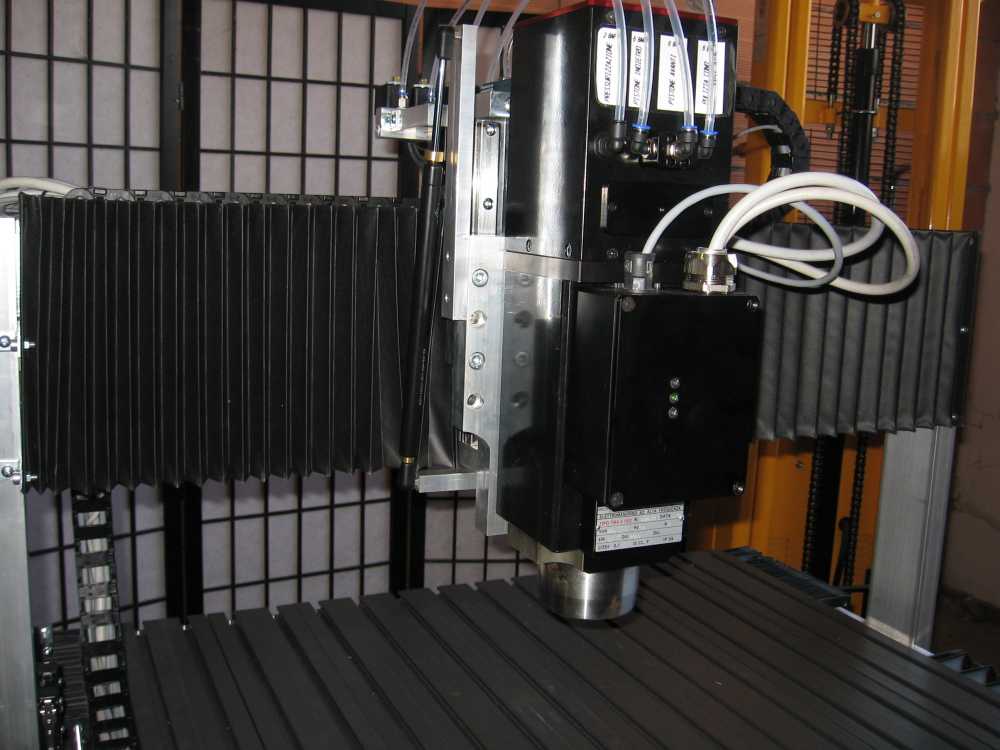

Pneumatica di controllo

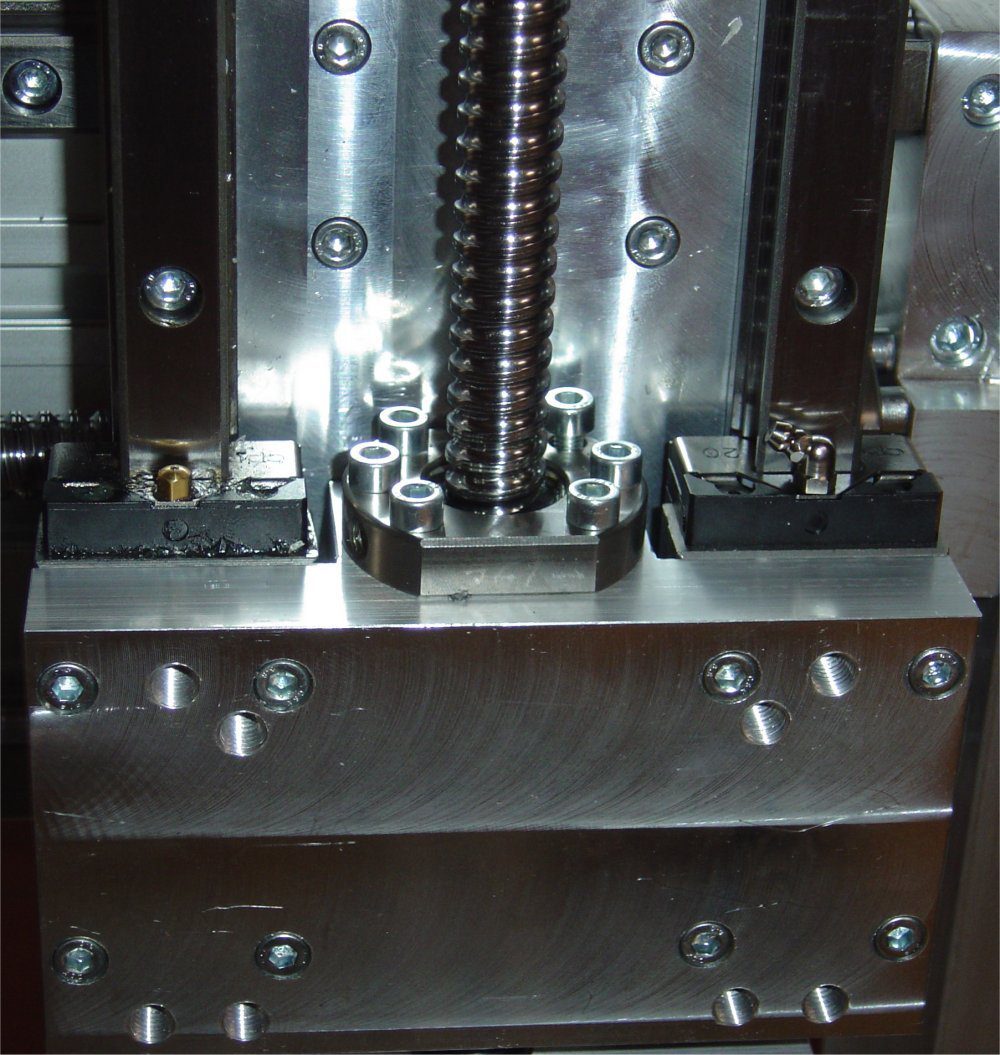

Particolare meccanico pantografi cnc Asse Z
cnika
cnika

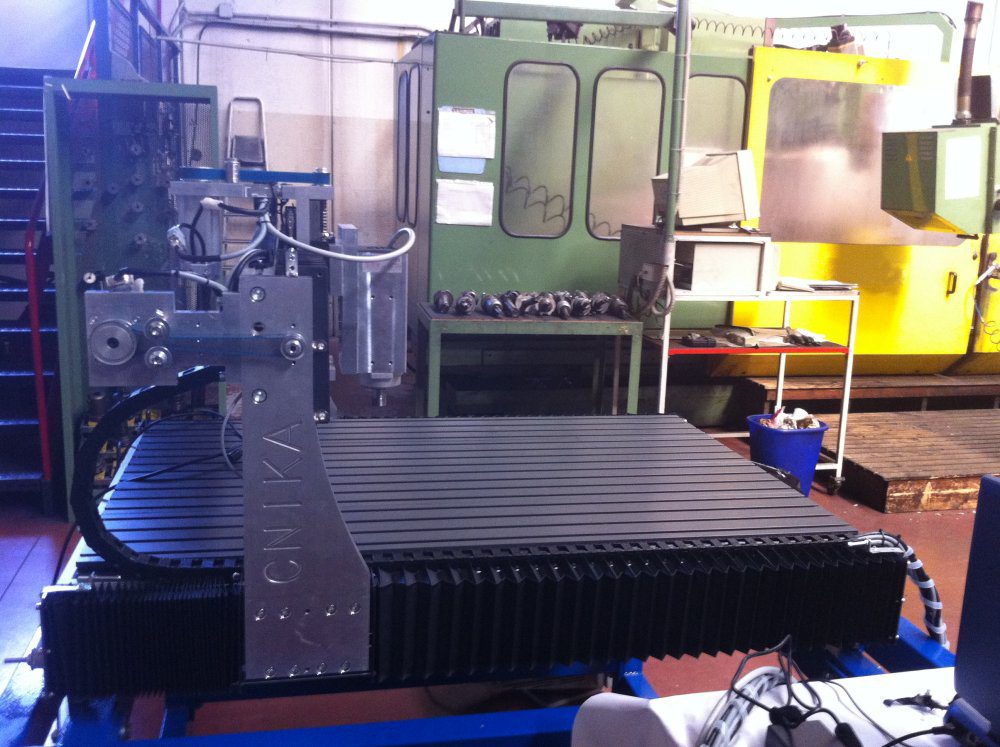

CNIKA 107 Particolari in montaggio
