CNIKA 104 - Pantografi cnc per uso professionale
Le CNIKA104 ETH 20 e’ la normale evoluzione della nota e consolidata CNIKA 104 EV14 , una serie di pantografi CNC per uso professionale nati per soddisfare quella clientela che necessita di lavorazioni ‘ dure ‘. La nuova elettronica utilizza una connessione USB oppure , come optional , un Controller Ethernet a 1 Gbyte . Con doppie guide in acciaio , pattini a ricircolo di sfere da 20 mm , elementi lavorati in monoblocco di alluminio tramite centro di lavoro , viti a ricircolo di sfere ; portano questi pantografi cnc per uso professionale a ottimi livelli di precisione e rigidità strutturale potendo lavorare materiali molto duri ed impegnativi .La robustezza di questo pantografo cnc non teme confronti.
Questo pantografo per uso professionale rientra nella tipologia di macchine che possono lavorare in ambito industriale seguendo il normale processo produttivo dell’ azienda dove viene installato.
Per cui nessun fermo macchina o blocco durante la produzione , contando anche la nostra eventuale tempestiva assistenza.
I nostri pantografi CNC professionali sono progettati per offrire il massimo delle prestazioni: realizzati con materiali ultra-rigidi come acciaio e alluminio estruso e creazioni dei componenti che la compongono da monoblocco, garantiscono lavorazioni stabili e senza vibrazioni. Grazie a componenti di alta precisione – guide lineari, viti a ricircolo di sfere, cremagliere e pignoni – ogni movimento è fluido e impeccabile. La struttura, sovradimensionata rispetto alle forze di taglio, assicura una robustezza e una costanza operative che durano nel tempo. Affidabilità, qualità e prestazioni: è questo che rende unici i nostri pantografi CNC.
Questo pantografo CNC è il risultato di un’attenta progettazione e di una costruzione robusta, pensata per garantire affidabilità e durata nel tempo. Grazie all’utilizzo di componenti di alta qualità e alta precisione , richiede pochissima manutenzione anche dopo lunghi cicli di lavoro. È in grado di operare per molte ore consecutive senza compromettere la precisione delle lavorazioni, mantenendo costanti le sue prestazioni anche sotto stress.
Una scelta ideale per chi cerca efficienza, continuità e qualità professionale in ogni progetto.
Nonostante le lavorazioni da monoblocco siano impegnative e costose in termini di costruzione tramite centri di lavoro siamo riusciti ad avere costi competitivi mantenendo inalterate precisioni e finiture di lavorazione
Questa tipologia di pantografi cnc possono esser configurati con mandrini piu’ potenti , teste per il taglio a lama , sistemi di digitalizzazione 3D etc.
Anche questo modello di pantografo cnc professionale monta un sistema meccanico che muove il portale su due viti a ricircolo di sfere collegate hai montanti e NON con una singola vite centrale. Questo le permette di mantenere un parallelismo perfetto ed evita torsioni laterali indesiderate.
Soprattutto ciò diventa evidente con lavorazioni su materiali quali alluminio ferro o acciaio dolce.
Il sistema di movimentazione del ponte di questo pantografo professionale è basato su due viti a ricircolo di sfere disposte in parallelo lungo l’asse di scorrimento principale. Le viti, azionate in modo sincronizzato da motori elettrici permettono uno spostamento lineare, preciso e regolare del ponte. Inoltre questo imprime potenza al pantografo mantenendo rigidità ed evitando torsioni .
Questa scelta di NON montare una singola vite centrale e dettata da una richiesta di distribuzione delle forze per ottenere lavorazioni ottimali.
Tipi di lavorazioni e aree di lavoro
Potrete lavorare MARMO , PIASTRELLE DI CERAMICA ,
ACCIAIO, GHISA , VETRO naturalmente a tutti quei materiali piu’ morbidi quali legno, alluminio, plexiglass,ottone, resine, etc.
La Cnika 104 ETH-20 eredita dalla CNIKA104 EV le precisioni nonche le tolleranze aumentando in maniera considerevole la rigidita’ della struttura potendo cosi’ far fronte ad impegni di lavorazione estremamente gravosi come la lavorazione di materiali estremamente duri. Create in tre versioni , dalla X1 alla X3, variano le dimensioni dell’ area di lavoro mantenendo inalterati tutti gli altri valori.
La versione X1 ha un area di lavoro di 1500 x 1000
La versione X2 ha un area di lavoro di 2000 x 1500
La versione X3 ha un area di lavoro di 2500 x 2000

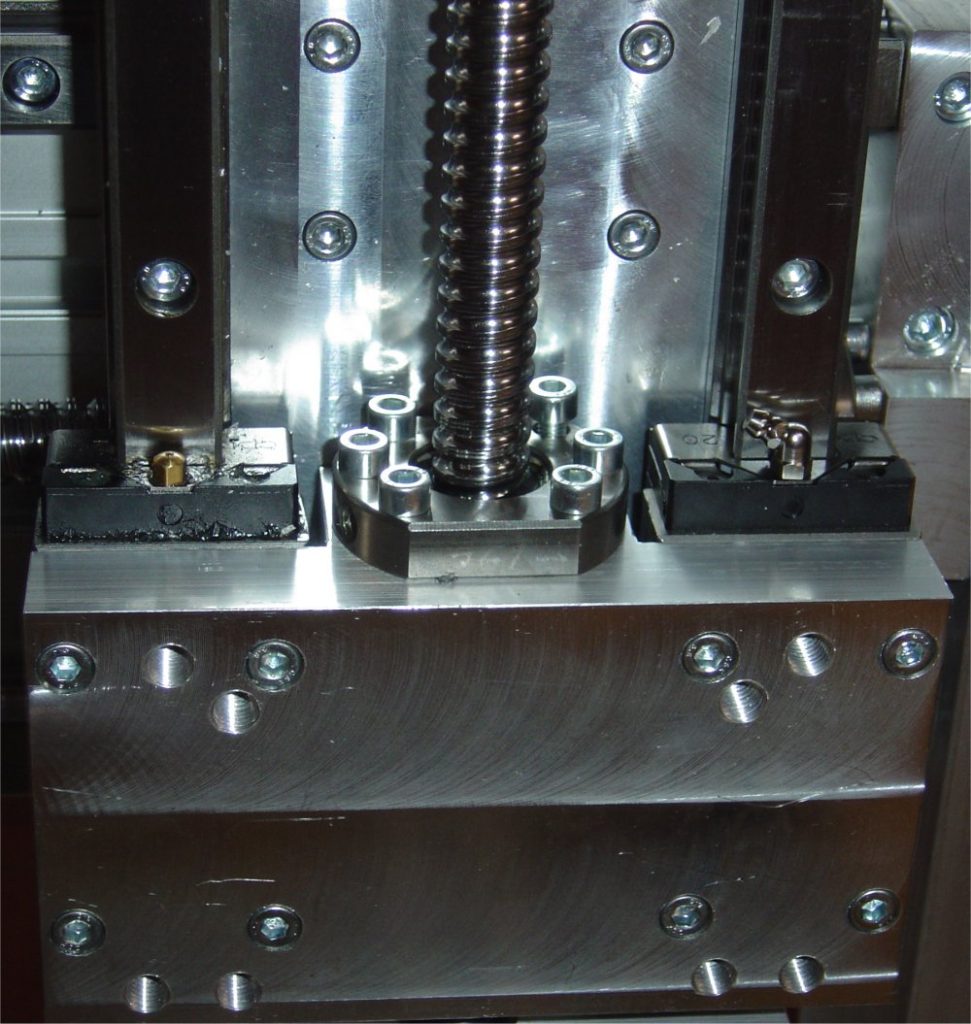

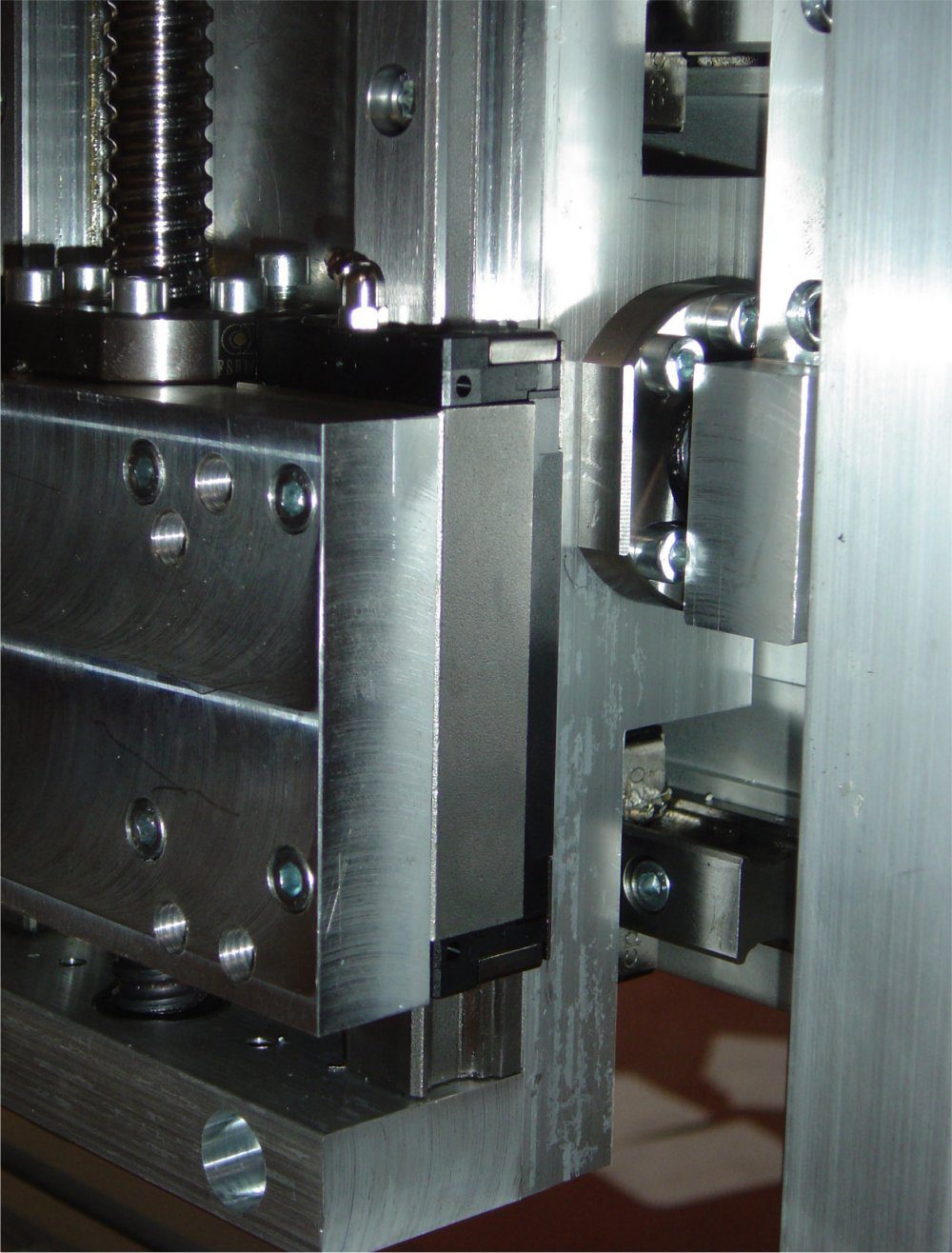

Senza Manicotti a ricircolo di sfere che ne aumenterebbero la flessibilita, tutta la macchina monta robusti ed indeformabili Pattini a ricircolo di sfere e guide in acciaio temperato ; il carro con doppie viti a ricircolo di sfere sincronizzate permette eccellenti lavorazioni su tutto il piano . Con il nuovo Controller Ethernet sorpassa i vecchi sistemi di comunicazione tramite Porta Parallela.
Ambito Applicatico
- Lavorazione Ali , fusoliere,eliche , intagli in balsa etc.
- Produzione Timbri , incisioni decorative, stampi , frontalini, etc.
- Taglio stoffe, cucitura , modellazione sagome cappelli etc.
- Lavorazione infissi, pannelli per porte , decorazioni ,intarsi, pannelli per mobili
- Taglio cuoio , sagomature tomaia, etc.
- Oggettistica 2D e 3D , bigiotteria , oreficeria ,etc.
- Sagomatura e smussi, incavi, fresature e forature .
- Realizzazione prototipi 2D e 3D tipo telecomandi, telefoni gsm , etc.
- Indicazioni , frecce , avvisi , sentieri , etc
Descrizione Generale.
La macchina CNIKA104 qui’ proposta e’ il nuovo pantografo – fresa a 3 assi aggiornato con le nuove tecnologia del 2024 ,nato per far fronte ad un mercato professionale. Comandata da motori stepper può montare ogni tipo di fresa / trapano che necessita grazie alla sua grande varietà di adattatori possibili.
Dotazioni Standard
- CNIKA104B completamente montata di tutti i particolari meccanici come descritto nelle sezione Descrizione e motori del KIT PROKIT03KP
- KIT PROKIT03KP USB gia’ interamente montato e relativo software in licenza uso personale.
- Cavi di connessione fra la CNIKA100B e l’ elettronica.
- Cavo di connessione tra l’ elettronica e il PC .
- Manuali e documentazione in ITALIANO.
- Dichiarazione di conformita’ CE.
- Elettromandrino 2.1Kwatt
Caratteristiche Salienti dei Pantografi CNC per uso professionale 104.
- Struttura a ponte mobile .

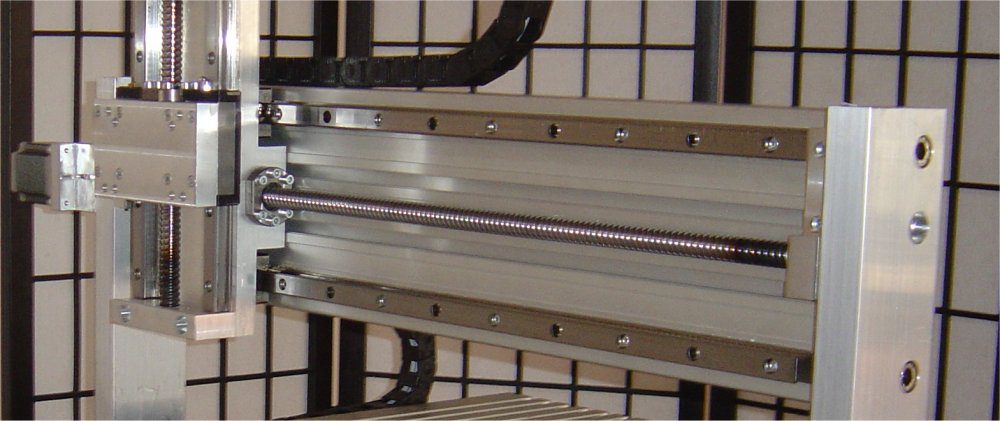

- Viti a ricircolo di sfere su tutti gli assi (X-Y-Z)
- Scorrimenti su guide a recircolo di sfere 20 mm
- Montanti ad alta resistenza sezione massiccia.
- Scorrimento del ponte mobile sincronizzato sui due lati.
- Risoluzione massima con motore p.p. da 200 passi Giro = 0.0125 mm su tutti gli assi.
- Errori di ripetibilià C.L.U >= 5 anni.
Alberi di trasmissione in acciaio cementato e rettificato. - Piano di lavoro con incavi di alluminio anodizzato con incavi a T.
- L’ alluminio con cui e’ stata quasi interamente costruita permette di ridurre i pesi senza perdere la robustezza necessaria
Caratteristiche tecniche
CNIKA 104 X1
Pantografi cnc per uso professionale. Modello X1
Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 1800 x 1420 – Asse Z 680 mm
Dimensioni Piano di lavoro 1500 x 1000 mm
Corsa di lavorazione asse Z 170 mm
Peso122 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Doppia vite sincronizzazione avanzamento asse Y tramite puleggie syncroflex ad anello chiuso dentate modello T5 .
Caratteristiche tecniche
CNIKA 104 X2
Pantografi cnc per uso professionale. Modello X2
Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 2300 x 1820 – Asse Z 680 mm
Dimensioni Piano di lavoro 2000 x 1500 mm
Corsa di lavorazione asse Z 170 mm
Peso142 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Doppia vite sincronizzazione avanzamento asse Y tramite puleggie dentate syncroflex ad anello chiuso modello T5
Caratteristiche tecniche
CNIKA 104 X3
Pantografi cnc per uso professionale. Modello X3
Materiale costruttivo :alluminio Avional17 + acciaio temp. + milar
Dimensioni massime 1410 x 1920 – Asse Z 680 mm
Dimensioni Piano di lavoro2500 x 2000 mm
Corsa di lavorazione asse Z 170 mm
Peso172 kg (circa).
Piano di lavoro con incavi a T passo 30 mm
Doppia vite sincronizzazione avanzamento asse Y tramite puleggie dentate syncroflex ad anello chiuso modello T5
Dotazioni Standard
- CNIKA104BM completamente montata di tutti i particolari meccanici come descritto nelle sezione Descrizione .
- Elettronica controllore USB gia’ interamente montata e relativo software .
- Caveria di connessione fra la CNIKA104BM e l’ elettronica.
- Cavo di connessione tra l’ elettronica e il PC .
- Manuali e documentazione in ITALIANO.
- Finecorsa per tutti gli assi.
- Dichiarazione di conformita’ CE.
- Elettromandrino 18.000 Giri Trifase 2.2 Kwatt completo di inverter ( per 220VAC o a richiesta 380 TF ).
- Soffietti di protezione su tutti gli assi.
- Base di appoggio con piedini e supporti smontabile di facile trasporto.
- Ghiera fissaggio elettromandrino
Dotazioni Optional
- Elettronica controllore ETHERNET compatibile Azienda 4.0 e relativo software ..
- Teste Taglio Laser .
- Teste Taglio Plasma.
- Testa dosa Colla e/o resina
- Vari tipi di elettromandrini da 2.1 a 3.5 Kwatt da 16.000 a 24.000 giri doppi cuscinetti in ceramica con inverter trifase .
- Testina di marcatura a pressione .
- Piano Aspirante .
- Sistema di refrigerazione e recupero liquido refrigerante .

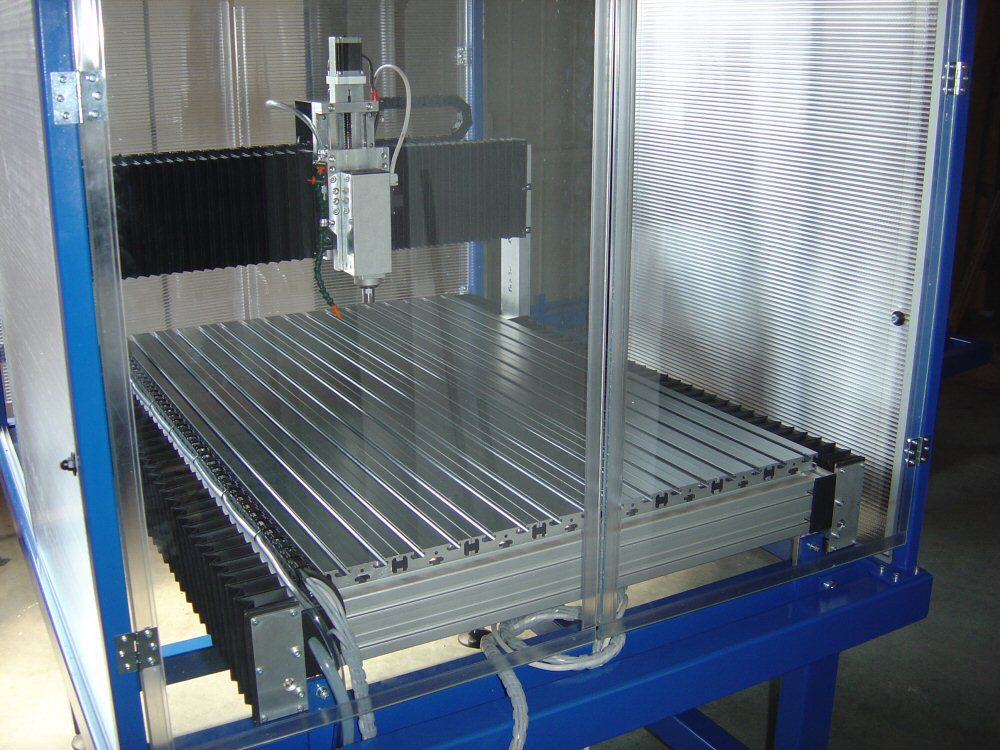

- Cabinet insonorizzato.
CNIKA 104 Sagomatura Plexiglass
CNIKA 104 Taglio Plasma
CNIKA 104 Lavorazione Legno
CNIKA 104 Verifica taratura centesimale
Pantografo CNIKA 104 In Spedizione
Apprendimento e corsi
Con questa macchina . alla consegna, sarà tenuto un corso di 1 giorno per apprendere le modalità operative e funzionali della stessa.
Questo vi permetterà di essere subito produttivi per la realizzazione dei vostri progetti.
Inoltre potrete richiedere un corso per Fusion 360 , dalle basi alla lavorazione su macchina.
